【エーモン】すぐに使える切り替えトグルスイッチおすすめbest4

おすすめ商品

トグルスイッチって種類があるけどどれがいいの? どうやって使い分けるの? 自分でも使ってみたいから詳しく教えてよ。

こういった疑問にお答えします。

この記事を書いた自分は

画像に alt 属性が指定されていません。 ファイル名: %E2%9C%85%E5%85%83%E8%87%AA%E5%8B%95%E8%BB%8A%E6%95%B4%E5%82%99%E5%A3%AB-2-1.png
この記事のテーマ
【エーモン】すぐに使える切り替えトグルスイッチおすすめbest4



✅トグルスイッチについて
✅選ぶポイント
✅おすすめのトグルスイッチ4選

この記事では、トグルスイッチを選ぶ上で知っておきたいおすすめ4選について解説していきます。

トグルスイッチの種類を事前に理解した上で選べば、損をすることなくカスタムとして役立てる事ができます。

また、記事の前半ではスイッチを選ぶポイントも解説しているので、ぜひ最後までご覧ください。

トグルスイッチについて簡単に

画像に alt 属性が指定されていません。 ファイル名: %E5%B0%8F%E8%A6%8B%E5%87%BA%E3%81%97%E3%82%92%E8%BF%BD%E5%8A%A0-2022-04-09T110752.751-1.png

まずトグルスイッチって何ぞや? という方に簡単に。

トグルスイッチは、トグルという棒状の先端を
前後に倒す事で任意でON-OFFが可能なスイッチです。

その種類も様々で、

・ONーOFFーONタイプ
・ミニサイズタイプ
・防水タイプ

など複数存在します。

トグルスイッチを選ぶポイント

画像に alt 属性が指定されていません。 ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-03-04T142009.337-1-1.png

続いてトグルスイッチを選ぶポイントについて見ていきましょう。

事前にポイントを抑えておくことで、
購入してから失敗するリスクを減らせます。

ポイント①点灯方式を明確にする

点灯方式とは、ON₋OFFなのかON₋ONの
タイプなのかをはっきりさせる事ですね。

基本的にはON₋OFFが多いのですが、
たまにON₋ONがあるので注意しましょう!

ちなみにON₋ONは、
真ん中がOFFのタイプです。

『ならONが2つあるのは?』と
疑問になるでしょう。

それは、左右でそれぞれ電装品を1つ作動
させる事が出来る為です!

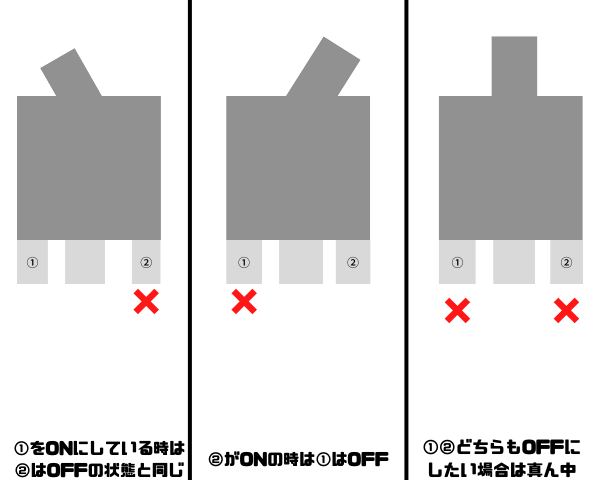

画像に alt 属性が指定されていません。 ファイル名: %E2%91%A0%E3%82%92ON%E3%81%AB%E3%81%97%E3%81%A6%E3%81%84%E3%82%8B%E6%99%82%E3%81%AF%E2%91%A1%E3%81%AFOFF%E3%81%AE%E7%8A%B6%E6%85%8B%E3%81%A8%E5%90%8C%E3%81% 98-1.png

簡単に言えば、右を①。左を②とした時に、

・①をONにしている時は②はOFFの状態と同じ。
・逆に②がONの時は①はOFF。
・①②どちらもOFFにしたい場合は真ん中。

このように、スイッチによって
異なる場合があるので注意して選びましょう。

ポイント②どんな場面で使えるのかを明確にする

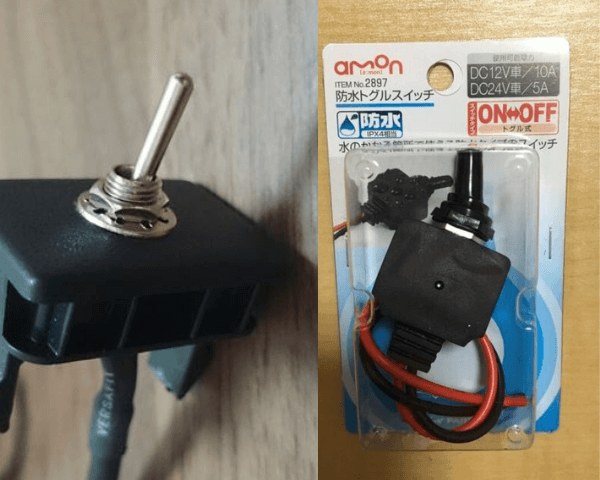

画像に alt 属性が指定されていません。ファイル名: %E2%91%A0%E3%82%92ON%E3%81%AB%E3%81%97%E3%81%A6%E3%81%84%E3%82%8B%E6%99%82%E3%81%AF%E2%91%A1%E3%81%AFOFF%E3%81%AE%E7%8A%B6%E6%85%8B%E3%81%A8%E5%90%8C%E3%81%98-2-1.png

2つ目はどんな場面で使えるのかです。

上記でも言ったように、トグルスイッチと一括りに言っても

・ONーOFFーONタイプ
・ミニサイズタイプ
・防水タイプなど。

車内で使える物。車外でも使える物とそれぞれ用途が異なります。

特に、雨に濡れやすい箇所では防水仕様でも
ない限り使う事ができません。

また、スイッチによっては取り付けられない箇所など。用途によって様々変るので、実際に使う場合にはどんな場面で使えるのかを明確にしたうえで購入しましょう。

エーモン トグルスイッチのおすすめbest4

それではおすすめのトグルスイッチについて見ていきましょう。

エーモン トグルスイッチON-OFF(3203)

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-05-22T024248.321-1.png
【仕様】
・スイッチタイプ:ON⇔OFF
・使用可能電力:DC12V/8A
・取り付け穴径:φ12mm
・適合板厚:1.0〜6.0mm
・適合端子サイズ:平型端子(メス)250型

1つ目はトグルスイッチONーOFFタイプです。

トグルという棒状の先端を前後に倒す事で任意でON-OFFが可能なスイッチです。

電装品を取り付けるなら定番ともいえるスイッチですね!

トグルスイッチON-OFF-ON(3207)

画像に alt 属性が指定されていません。 ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-05-22T025206.744-1.png
【仕様】
・DC12V車専用
・スイッチパターン:ON-OFF-ON
・使用可能電力:DC12V・12A
・取付穴径:12φ
・シルバー(アルミノブ)
・適合板厚:1.0~5.0mm

2つ目はトグルスイッチONーONタイプです。

トグルスイッチと言う事で基本は同じですが、このタイプは切り替え式になっています。

左右がONで真ん中がOFFになっているので、電装品を切り替える際に便利なスイッチですね!

防水トグルスイッチ(2897)

画像に alt 属性が指定されていません。 ファイル名: R-2022-05-22T030219.619-1.jpg
【仕様】
・スイッチタイプ:ON-OFF
・使用可能電流:
DC12V車10A以下
DC24V車5A以下
・防水規格IPX4相当
・取り付け穴径:Φ12
・適合板厚:0.5〜2.0mm
・コードサイズ:1.25sq相当×約18cm

3つ目は防水トグルスイッチです。

防水と名前にある通り、水のある箇所でも
使用可能なトグルスイッチです。

スイッチとしては珍しいタイプなので、エンジンルームなど外で使用する場合にはおススメです!

エーモン ミニトグルスイッチ(3201)

画像に alt 属性が指定されていません。 ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-05-22T031201.071-1.png
【仕様】
・DC12V車専用
・スイッチパターン:ON-OFF
・コードの長さ:450mm
・使用可能電力:5A
・適合板厚:1.0〜3.0mm
・取付穴径:6.5φ
・シルバー(ノブ)

4つ目はミニトグルスイッチです。

ミニスイッチの特徴は通常のスイッチより
小さい事です!

小さいと言う事は、『〇〇の位置に取り付けたいけどスペースが…』

『この場所だとクリアランスが…』など
こんな時でも余裕で取り付けられるわけです!

トグルスイッチって結局どれがいいの?

画像に alt 属性が指定されていません。 ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-05-13T074223.984-1-1.png

トグルスイッチって種類あるけど結局どれがいいの?



それについては以下で詳しく紹介するね。

雨に触れやすい箇所にスイッチを付けたい場合は防水トグルスイッチ一択

画像に alt 属性が指定されていません。 ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-05-22T045814.828-1.png

まず、雨に触れやすい箇所にスイッチを
付けたい場合は防水トグルスイッチ(2897)です。

基本的にスイッチ類は車内につける事を前提に作られてます。

そのためエンジンルームに取り付けてしまうと、
雨が降った場合に濡れる危険性があります。

雨に濡れるとスイッチに水が染みこむ⇒漏電⇒中の回路がショート⇒スイッチが壊れる。
というように順を追って最終的に壊れることになります。

逆に、防水トグルスイッチは防水仕様として作られているため雨に触れても壊れることがありません。

使い方は人それぞれですが、ウィポジをスイッチ
連動で任意で動かすときなどに便利ですね。

取り付けも画像のように別売りの【スイッチパネル3232】と組み合わせる事で、簡単に取り付けができます。

電装品をタイミングで切り替えたい場合はONーOFF-ONタイプ

画像に alt 属性が指定されていません。 ファイル名: %E2%91%A0%E3%82%92ON%E3%81%AB%E3%81%97%E3%81%A6%E3%81%84%E3%82%8B%E6%99%82%E3%81%AF%E2%91%A1%E3%81%AFOFF%E3%81%AE%E7%8A%B6%E6%85%8B%E3%81%A8%E5%90%8C%E3%81% 98-4-1.png

複数の電装品をタイミングで切り替えたい。 そんな場合にはトグルスイッチONーOFF-ONがおすすめです。

通常、トグルスイッチと言えばONーOFFが基本です。 ONでスイッチが入りOFFで消灯。

そのため電装品を連動させたい場合には1種類しかできません。

仮に複数できたとしても、同時に連動してしまう為に2つをそれぞれ違うタイミングでというのができません。

でもどうしても別々のタイミングで点灯させたい。



そこでトグルスイッチONーOFF-ONの出番だね。

ONが2つある事で気づいた方もいると思いますが、実はタイミングによって切り替えができるんです。

たとえばAとBという電装品があったとすれば…



ACC電源の時はAにスイッチが入って点灯。 Bは消灯。

逆にイルミ電源ではBにスイッチが入って点灯。 Aは消灯。

画像に alt 属性が指定されていません。 ファイル名: %E5%B0%8F%E8%A6%8B%E5%87%BA%E3%81%97%E3%82%92%E8%BF%BD%E5%8A%A0-2022-02-28T115200.999-1.png

このようにスイッチの位置で切り替えができるので、タイミングで分けたい方はトグルスイッチONーOFFーONが最適です。

通常使う分にはトグルスイッチやミニトグルスイッチがおすすめ

最後、通常で使いたい場合はトグルスイッチ32033201がおすすめです。

特に車内で使えればいい方ですね。

ちなみに、ミニトグルスイッチってのはどんなとこに使えばいいの?



基本的にはスイッチカバーなんかだね。

画像に alt 属性が指定されていません。 ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-05-22T044858.074-1.png

画像のように、空いているカバーに穴を
あけて埋め込むのが一般的です。

通常のトグルスイッチ3203よりもサイズが小さいので、小加工で埋め込むことができます。

このように使い方次第で様々アレンジができるので、自分に合った方法で使い分けてみましょう!

穴あけ加工でスイッチつけるのが手間な人向け

ここからは、穴あけ加工でスイッチをつけるのが手間な人向けに最適な内容です。

スイッチの基本は別途で穴あけ加工が必要になりますが、これから紹介する商品と組み合わせればスイッチの穴あけ加工せずに取り付けができます。

1つ埋め込みたいならスイッチパネル 3232が最適

画像に alt 属性が指定されていません。ファイル名: %E5%8A%A0%E5%B7%A5%E7%84%A1%E3%81%97%E3%81%A7%E3%82%B9%E3%82%A4%E3%83%83%E3%83%81%E3%81%AE%E5%9F%8B%E3%82%81%E8%BE%BC%E3%81%BF%E3%81%8C%E3%81%A7%E3%81%8D%E3%82%8B-2.png

スイッチパネル3232は、取り付け穴径がφ12の
スイッチを取り付けできるというもの。

パネル自体は両面テープもしくは2本のネジで固定するだけなので、小加工でスイッチをスッキリ取り付けたい方に最適です!

2個埋め込みならジェットイノウエ スイッチパネル 2穴が最適

画像に alt 属性が指定されていません。ファイル名: %E5%8A%A0%E5%B7%A5%E7%84%A1%E3%81%97%E3%81%A7%E3%82%B9%E3%82%A4%E3%83%83%E3%83%81%E3%81%AE%E5%9F%8B%E3%82%81%E8%BE%BC%E3%81%BF%E3%81%8C%E3%81%A7%E3%81%8D%E3%82%8B-1-1.png

ジェットイノウエ スイッチパネル2穴は取り付け穴径がφ12という所までは同じですが、2つ分取り付けができるようになっているので、

・スイッチ+スイッチ
・スイッチ+電装品(パイロットランプなど)

使い方次第で様々活用ができます。

たとえば、私が使うならスイッチ+パイロットランプの組み合わせです。

トグルスイッチはONーOFFはできても点灯消灯確認がわかりにくいので、夜間は消し忘れる危険があるもの。

パイロットランプは点灯はできても好きなタイミングで消すことはできない。

逆に2つを組み合わせればONーOFFに連動してパイロットランプが反応するので、夜間の消し忘れ防止として役立ちます!

その後はスイッチパネル 2穴 691232の出番です。

パネルにスイッチとパイロットランプをそれぞれ固定すれば、穴あけ加工せずに2つとも埋め込むことができます。

スイッチパネルもそれぞれ使い方次第で穴あけの手間が省けるので、自分に合った方法で実践してみましょう。

記事のまとめ

以上、すぐに使える切り替えトグルスイッチ
おすすめbest4を紹介しました。

今回の記事のおさらいです。

トグルスイッチを選ぶポイント
ポイント①点灯方式を明確にする
ポイント②どんな場面で使えるのかを明確にする
エーモン トグルスイッチのおすすめbest4
トグルスイッチって結局どれがいいの?
雨に触れやすい箇所にスイッチを付けたい場合は防水トグルスイッチ一択
電装品をタイミングで切り替えたい場合はONーOFF-ONタイプ
通常使う分にはトグルスイッチやミニトグルスイッチがおすすめ
穴あけ加工が面倒な人向け

今回の記事を読むとわかる通り4つの
スイッチは以下の通りです。

・トグルスイッチ3203
・トグルスイッチ3207
・防水トグルスイッチ2897
・ミニトグルスイッチ3201

それぞれジャンルに合わせて使い分けることができるので、自分に合ったトグルスイッチを選んでみましょう。
